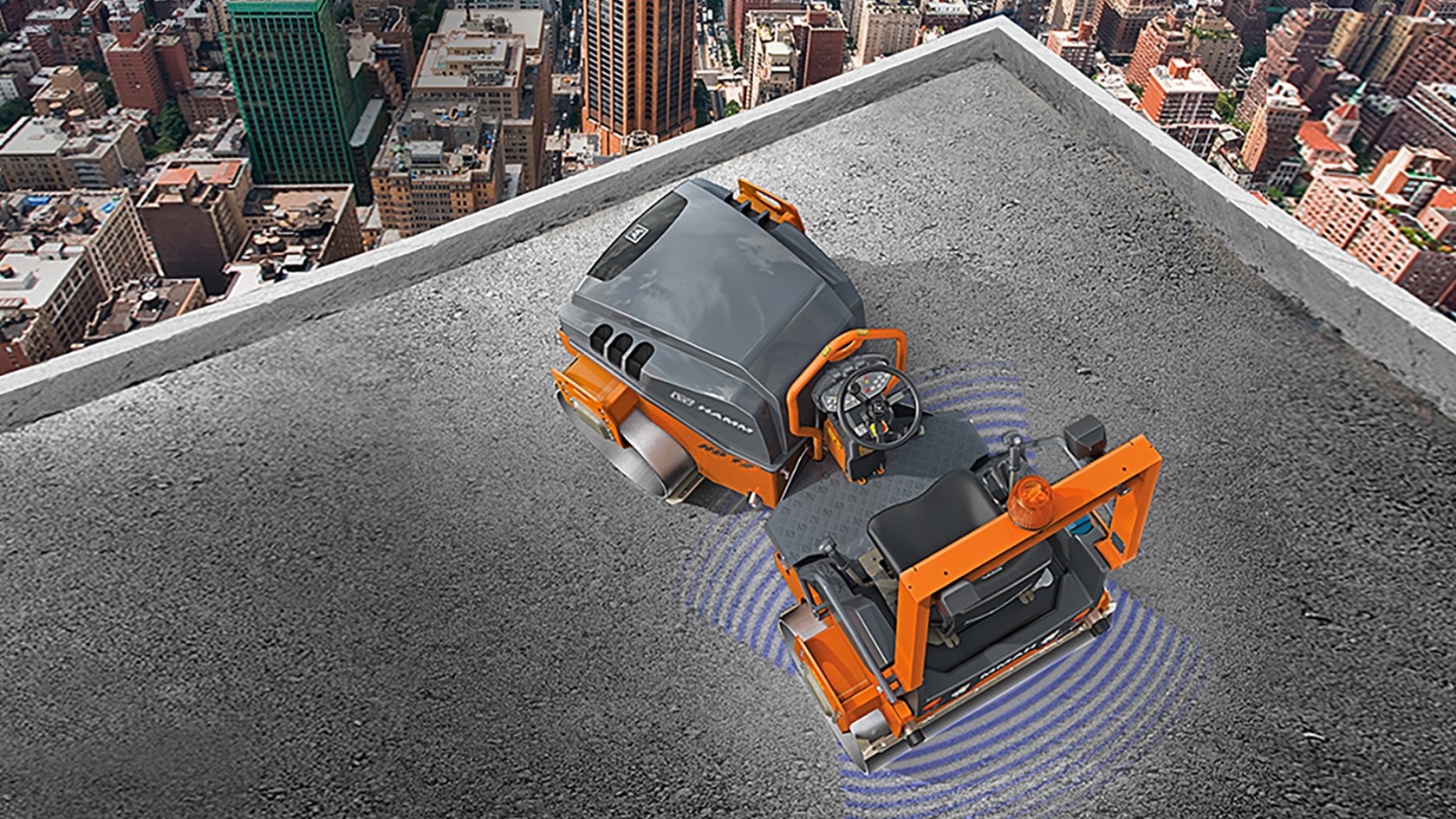

HD O90V

Mais fotos

Rolos compactadores tandem > Peso: 9.180 kg
> Largura do cilindro: 1.680 mm
> Nível de gases de escape: EU nível IIIA/EPA Tier 3
> Motor: DEUTZ Onde comprar

Dados básicos

Série	HD
Nome	HD O90V
Descrição	Rolo compactador tandem com cilindro de vibração e oscilação
Nível de gases de escape	EU nível IIIA/EPA Tier 3
Série	H181

Pesos

Peso operacional com ROPS	8.915 kg
Peso operacional com cabine	9.180 kg
Carga linear estática, traseira	27.4
Carga linear estática, dianteira	27,3 kg/cm
Peso operacional máx.	11.830 kg

Dimensões da máquina

Comprimento total	4.600 mm
Largura total com cabine	1.810 mm
Largura máxima de trabalho	1.780 mm
Altura total com cabine	3.040 mm
Distância entre eixos	3.400 mm
Raio de círculo da pista, interno	4.500 mm
Altura livre ao meio-fio, à direita	790 mm
Altura livre ao meio-fio, à esquerda	790 mm

Dimensões dos cilindros

Tipo de cilindro, dianteiro	lisa/não dividida
Tipo de cilindro, dianteiro	lisa/não dividida
Direção de caranguejo, à esquerda	100 mm
Espessura do cilindro, tras.	20 mm
Espessura do cilindro, diant.	17 mm
Diâmetro do cilindro, tras.	1.200 mm
Diâmetro do cilindro, diant.	1.200 mm
Largura do cilindro, tras.	1.680 mm
Largura do cilindro, diant.	1.680 mm

Motor diesel

Fabricante	DEUTZ
Tipo	TCD 2012 L04 2V
Cilindro, quantidade	4
Norma para gases de escape	EU nível IIIA/EPA Tier 3
Potência ISO 14396, RPM	2.300 rpm
Potência ISO 14396, PS	136 HP
Potência ISO 14396, kW	100 kW
Potência SAE J1349, RPM	2.300 rpm
Potência SAE J1349, HP	134 hp
Potência SAE J1349, kW	100 kW

Acionamento de marcha

Velocidade, ciclo de transporte	0-14,8
Capacidade de subida sem vibração	40 %
Capacidade de subida com vibração	30
Velocidade, marcha de operação, I	0-7,4

Oscilação

Força de oscilação, tras., II	128 kN
Força de oscilação, tras., I	92 kN
Amplitude tangencial, tras., II	1,25 mm
Amplitude tangencial, tras., I	1,25 mm
Frequência de oscilação, tras., II	39 Hz
Frequência de oscilação, tras., I	33 Hz

Vibração

Força centrífuga, diant., II	60 kN
Força centrífuga, diant., I	75 kN
Amplitude, diant., II	0,37 mm
Amplitude, diant., I	0,66 mm
Frequência de vibração, diant., II	50 Hz
Frequência de vibração, diant., I	42 Hz

Direção

Direção, tipo	Direção articulada
Aspersão de água, tipo	Pressão
Ângulo pendular +/-	10 °

Sistema de aspersão

Aspersão de água, tipo

Pressão

Capacidade do tanque/volume de enchimento

Tanque de combustível, capacidade	185 l
Tanque de água, capacidade	700 l

Nível de ruído

Potência acústica LW(A), medida	106 dB(A)
Nível de potência sonora L(WA), garantida	108

+ Informações

Destaques

Desvio da pista para aproximação e afastamento confortável e compactação ao longo da borda do meio-fio
Excelente visão da máquina e do canteiro de obras
Plataforma ergonômica do operador com unidade de assento operacional giratória e assento do operador regulável
Operação simples, intuitiva e de linguagem neutra
Compactação com oscilação

Oscilação

Em um cilindro de oscilação estão instalados dois veios de excitação, deslocados a 180° entre si. Ambos os excitadores giram sincronizadamente e o cilindro realiza um movimento giratório rápido alternado de avanço e recuo. Dessa forma, a energia de compactação é conduzida em forma de forças de cisalhamento tangenciais para a frente e para trás na base. A oscilação desenvolvida pela HAMM fornece resultados de compactação homogêneos e de alta qualidade cientificamente comprováveis e leva a um aumento da compactação mais rápido e mais forte. O espectro de aplicações é enorme.

Equipamento

2 alavancas multifuncionais
Vibrações dianteira e traseira, comutáveis individualmente e em dupla
Unidade de assento operacional giratória com descansa-braços e cinto de segurança
Unidade de assento operacional giratória
Plataforma do operador com acesso em ambos os lados
Sistema de iluminação para operação em vias públicas
Alças de acesso esquerda/direita
Amplitude comutável: grande/pequena

Equipamentos especiais

Ar condicionado
Kit de ferramentas
Dispositivo de bloqueio
Luz rotativa
Faróis de trabalho
Sistema de vibração automática
Sistema de telemática
Alarme de backup;
Velocímetro
Medidor de compactação HCQ
Regulador de frequência
Dispositivo de prensagem e corte da borda
Capota
Extintor de incêndio
Tacógrafo

Os compactadores tandem articulados da série HD CompactLine, com pesos entre 1,4 e 4,5 t, são verdadeiros talentos polivalentes para pavimentação asfáltica, terraplanagem e paisagismo. Sua operação é muito fácil e não exige quaisquer conhecimentos específicos. Além disso, os compactadores com cintura de vespa permitem visibilidade perfeita e características de marcha e manobra excepcionais, sobretudo graças à articulação de 3 pontos.
